. 2023 Dec 8;58(6):e847–e853. doi: 10.1055/s-0043-1771486

Standardization of the Radiographic Study of the Foot Using the Niza Box

João Vitor de Castro Fernandes 1,, Lucas Pena de Oliveira 2, Pedro Agner Aguiar Fernandes 3, Altair Carlos Niza 1, Ana Luiza de Souza Lima Cerqueira 1
PMCID: PMC10708970  PMID: 38077756

Abstract

Objective  This study proposes the Niza box, a device created to reduce interpretive errors among professionals and facilitate the correct positioning of structures by standardizing orthopedic radiography of the foot in anteroposterior, loaded, and Saltzman views.

Methods  Descriptive study based on material collected at an Orthopedics Ambulatory from a tertiary service in a large Brazilian city. The X-ray device was a Lotus X, model HF 500 M, 500 milliamperes and 125 kilovolts capacity, 100 cm focus-film distance, and 24 × 30 cm radiographic chassis. Device controls were set at 100 mA, 5 mA/sec, and 60 kilovolts, depending on the variable size of the foot. The same team of previously trained radiography technicians performed the tests under the authors' supervision. The chassis were positioned in three specific Niza box spaces per the proposed incidence. Data from 50 images from people between 18 and 70 years old were analyzed.

Results  Radiographs taken using the proposed device usually had a satisfactory quality, allowing correct identification of the anatomical elements of the foot and ankle and angular reconstruction. Small image variations due to foot size were acceptable and expected, allowing radiograph standardization.

Conclusion The Niza box is a good method for minimizing interference and avoiding radiographic interpretation errors, providing quality and agility to the examination, and reducing cost and unnecessary repetitions. It is an innovative, low-cost device made of recyclable and biodegradable material.

Keywords: foot joints, foot, radiography, radiology

Introduction

Foot anatomy has paramount importance for the human skeleton. It consists of bones, joints, and ligaments acting as a lever for propulsion, providing adaptation to different surface types, and supporting the body's weight. 1 2 3 Foot fractures represent a large portion of orthopedic conditions, affecting different ages and both genders. Its treatment and follow-up, often within the hospital and with sick leave from work, represent a significant public health cost. 2

The successful treatment of foot fractures is multifactorial, including an appropriate physical examination, complete history, standardized radiographic study, and supplementary imaging if required. 4 Radiography is the initial imaging of choice for most orthopedic conditions. It is essential to the clinical examination for diagnostic elucidation and treatment selection. 5 6

For foot conditions, radiology aims at the part of the limb affected by the fracture. The following views are highlighted: 1. Anteroposterior (AP), for better visualization of tarsal, metatarsal, and phalangeal bones; 2. Profile, for rearfoot, midfoot, and forefoot with or without load; 3. Oblique, allowing visualization of the midfoot, forefoot, and tarsometatarsal joint; 4. Harris, to demonstrate the calcaneal tuberosity and the posterior talar articular surface; 5. Canale, allowing visualization of the talar neck; and 6. Saltzman, a hindfoot axis to the tibial axis. 7 8 Excellence in radiographic parameters and classic treatment-conducing measurements require proper techniques, correct equipment, and test standardization. These factors allow a more precise visualization of the elements studied, bone relationships, orthopedic angles, and joint axes in different foot conditions. 9

AP and profile radiographic views of the foot allow the assessment of fractures and their deviations, ligament injuries (such as Turcot lesion), alignment, and orthopedic conditions in the forefoot, such as hallux valgus. 6 9 The Saltzman view establishes the relationship between the tibia and the calcaneus at the coronal plane in diseases like pes planovalgus, equinovalgus foot, and others caused by hindfoot misalignment. 10

This study proposes the Niza box, a device created by the authors to standardize foot orthopedic radiography in AP, loaded profile, and Saltzman views to reduce interpretive errors among professionals and facilitate the correct positioning of the structures for analyses.

Materials and Methods

This study is a description to introduce the Niza box as a standardization device for AP, loaded profile, and Saltzman views to radiograph the human foot. The standardization of the radiographic technique in this study was tested on 50 subjects aged between 18 and 70 years in the proposed views, seeking identical feet positioning, precise reference points definition, and high-quality images.

We collected the material at the Foot and Ankle specialized orthopedics outpatient clinic from a tertiary service in a large Brazilian city. Radiographs were taken with a Lotus X X-ray device (Fixed X-Ray HF500M LOTUS, Curitiba, PR, Brazil) with 500 milliamps and 125 kilovolts capacity by a team of radiography technicians previously trained, used to the material, and supervised by the authors. The previous box demarcation allowed a better adaptation to the patient's positioning.

The previously defined radiographic factors were a focus-film distance of 100 cm and the device controls set at 100 mA, 5 mA/sec, and 60 kilovolts per the variable size of the feet.

The box measures 40 cm x 30 cm x 50 cm and has specific platforms for positioning the 24 × 30 cm radiographic chassis. This ensures uniformity, device preservation, correct spacing, and patient's comfort and balance. The chassis is put inside the box for AP radiographs, perpendicular to it for profile views, and oblique to it for Saltzman views. Chassis positioning is demonstrated below ( Fig. 1) .

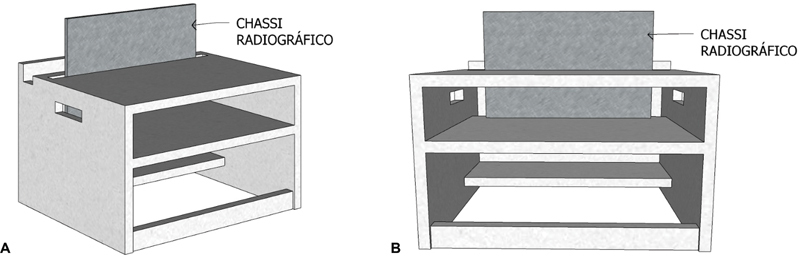

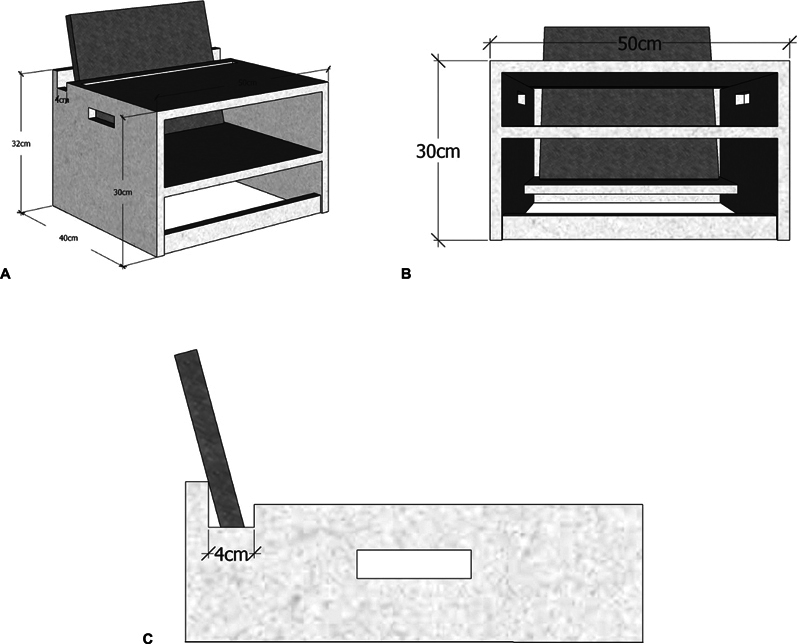

Fig. 1.

Fig. 1

The Niza box and its exact measurements for the angulation and standardization required for the study. On the left side, radiographic chassis placed according to the proposed view.

  • 1) Anteroposterior view

    • a) Positioning: the patient is placed in an orthostatic position on the top of the box with the feet parallel to each other, allowing a simultaneous bilateral examination and reducing unnecessary irradiation.

    • b) Central beam: in a vertical plane at a 10°-angle posteriorly towards the heel, anteroposterior direction, and craniocaudal orientation. The midfoot views allow visualization of phalanges, metatarsal, medial, intermediate, lateral cuneiforms, cuboid, and navicular bones; ( Figs. 2 and 3 ).

  • 2) Loaded mediolateral profile view

    • a) Positioning: the patient is placed in an orthostatic position for separate examination of the right and left sides in a site marked for the foot.

    • b) Central beam: perpendicularly to the sagittal plane of the body with mediolateral orientation and direction, focusing the navicular bone region. It allows the visualization of the distal end of the tibia and fibula, and the metatarsals are almost overlapped; only the fifth metatarsal bone tuberosity is seen laterally in the image. The patient stands on top of the box in orthostasis, loading weight on the examined foot ( Figs. 4 and 5 ).

  • 3) Saltzman view

    • a) Positioning: the patient is placed in an orthostatic position on the top of the box with the feet in the markings and parallel to each other.

    • b) Central beam: at a 20° angle to the ground, focusing the posterior region of the calcaneus between the two feet in the center of the chassis, in a craniocaudal orientation and posteroanterior direction, approximately 5 cm from the plane of foot support. The chassis is positioned in the specified space, perpendicular to the central beam ( Figs. 6 and 7 ).

Fig. 2.

Fig. 2

Configuration for the anteroposterior view with the chassis inside the box. Label for Fig. 2A1. X-ray chassisLabel for Fig. 2B1. X-ray chassis

Fig. 3.

Fig. 3

Correct positioning for the anteroposterior view.

Fig. 4.

Fig. 4

Configuration for the profile view with the chassis perpendicular to the box. Label for Fig. 4A1. X-ray chassisLabel for Fig. 4B1. X-ray chassis

Fig. 5.

Fig. 5

Correct positioning for the loaded profile view.

Fig. 6.

Fig. 6

Configuration for the Saltzman view with the chassis obliquely placed in a 20° angle.

Fig. 7.

Fig. 7

Correct positioning for the Saltzman view.

Results

The evaluation of the radiographs using the Niza box was usually satisfactory, allowing the correct identification of the anatomical elements of the foot and ankle and angular reconstruction. Small variations in the images due to the feet' size are acceptable and expected, showing a categorical radiographic standardization.

Figs. 8 , 9 and 10 show images obtained at the AP, profile, and Saltzman views.

Fig. 8.

Fig. 8

Anteroposterior radiograph using the Niza box. 1. With load

Fig. 9.

Fig. 9

Profile radiograph using the Niza box.

Fig. 10.

Fig. 10

Saltzman radiograph using the Niza box.

Discussion

Radiography is one of the diagnostic pillars in the propaedeutics of most orthopedic conditions. 3 11 Radiography closely relates to foot disorders in its wide range of indications, including different orthopedic conditions. 12 This study described and measured the radiographic AP, loaded profile, and Saltzman views of the foot. The goal of the loaded view is to use the mechanical variations proposed for the joints and anatomical elements. 13

The Niza box has specific markings for foot positioning in radiographs. We introduced this method to standardize the final image. In orthopedic disorders requiring precise measurements of radiographic angles for treatment selection, technical errors in views can distort the results and disrupt the success of the treatment. 9

Kuyucu et al. 14 studied the impact of incorrect radiographic positioning on the accuracy of measurements for hallux valgus considering the metatarsophalangeal and intermetatarsal angles. The authors concluded that positioning changes during foot radiography can lead to interpretation errors and modify the treatment. They even suggested that the metatarsophalangeal angle is more affected by foot positioning; as such, it is more acceptable to use the intermetatarsal angle as a parameter. 14

Venning and Hardy compared pathological radiographs with a control group in the classic anatomical study of the human foot. 15 They showed three main reasons for errors in these examinations: errors in film marking and measuring; errors of a technical nature in the object, film, and radiographic source; errors resulting from foot variations, including weight distribution and the subjects' physical condition. This study measured angles in profile, mediolateral, and AP views, concluding that the correct image evaluation required strict observation of the standard conditions. 15

For foot conditions benefiting from radiographic examination, there are several techniques for hallux valgus correction, for instance, and it is known that many variables require consideration to guide the surgical treatment. 6 In the absence of an ideal technique for all cases, the accuracy of the diagnostic examination and then the angular measurement are paramount to facilitate the individualization and targeting of the proposed treatment.

Congenital clubfoot is a malformation presenting a wide spectrum of deformities, hindering the analysis of therapeutic outcomes. 16 Although different methods for result evaluation were proposed, several disagreements between them remain. 16 Radiography is a fundamental technique to provide the required information to improve knowledge and evaluation of the techniques used to treat this condition. 17

Venning and Hardy established geometric values for each radiographic foot view. As such, regardless of the underlying condition, these measurements are reproducible. However, even though there is radiographic standardization, sources of variation are inherent to the process. 15

Therefore, it is critical to understand the reasons for these variations to minimize technical errors in imaging. Different foot positioning may be one of the reasons for interpretive errors in the radiographic evaluation. This is why the authors created the Niza box as a single device to minimize differences in positioning and interpretation. The literature does not describe a similar device, highlighting the significance of this method for foot radiography.

Conclusion

Although the literary collection for radiography is vast, its standardization still varies according to the service, the training of the technical team, and the material used. Niza box is a good method to minimize interference and avoid errors in radiographic interpretation.

We conclude that rigorous standardization of the radiographic technique proposed using the Niza box device can offer advantages in terms of the quality and agility of the examination. The box allows the systematization of the radiographic process, reducing unnecessary repetitions and causing less exposure of the patient and the team to radiation.

In this sense, proposing the Niza box is innovative because it is a low-cost device made from recyclable material available in everyday life. It is a simple solution to a relevant problem in orthopedic evaluation.

Funding Statement

Suporte Financeiro Este estudo não recebeu nenhum suporte financeiro de fontes públicas, comerciais ou sem fins lucrativos.

Financial Support This study received no financial support from public, commercial, or not-for-profit sources.

Conflito de Interesses Os autores declaram não haver conflito de interesses.

Estudo desenvolvido no Departamento de Ortopedia e Traumatologia do Complexo Hospitalar São Francisco, Belo Horizonte, MG, Brasil.

Work developed at the Department of Orthopedics and Traumatology of Complexo Hospitalar São Francisco, Belo Horizonte, MG, Brazil.

Referências

  • 1.Stern J. Baltimore: Lippincott Williams & Wilkins; 2009. Clinically oriented anatomy. [Google Scholar]
  • 2.Court-Brown C M, Caesar B. Epidemiology of adult fractures: A review. Injury. 2006;37(08):691–697. doi: 10.1016/j.injury.2006.04.130. [DOI] [PubMed] [Google Scholar]
  • 3.Luciano A, Lara L. Estudo epidemiológico das lesões do pé e tornozelo na prática desportiva recreacional. Acta Ortop Bras. 2012;20(06):339–342. doi: 10.1590/S1413-78522012000600005. [DOI] [PMC free article] [PubMed] [Google Scholar]
  • 4.Clohisy J C, Carlisle J C, Trousdale R et al. Radiographic evaluation of the hip has limited reliability. Clin Orthop Relat Res. 2009;467(03):666–675. doi: 10.1007/s11999-008-0626-4. [DOI] [PMC free article] [PubMed] [Google Scholar]
  • 5.Doneux Santos P, Checchia S, Miyazaki A. Padronização do estudo radiográfico da cintura escapular. Rev Bras Ortop. 1998;33(11):883–888. [Google Scholar]
  • 6.Nery C AS, Apostólico Netto A, Benevento M, Réssio C. Avaliação radiográfica do hálux valgo: estudo populacional de novos parâmetros angulares. Acta Ortop Bras. 2001;9(02):41–48. [Google Scholar]
  • 7.Bucholz R W, Beaty J H, Rockwood C A, Green D P. Philadelphia, PA: Williams & Wilkins; 2010. Rockwood and Greens fractures in adults. [Google Scholar]
  • 8.Thompson J. Rio de Janeiro: Elsevier; 2011. Netter atlas de anatomia ortopédica. 2ª. ed. [Google Scholar]
  • 9.Prado Júnior I, Nery C AS, Bruschini S. Padronização das técnicas radiográficas para estudos dos pés de crianças. Rev Bras Ortop. 1993;28(05):315–319. [Google Scholar]
  • 10.Saltzman C L, el-Khoury G Y. The hindfoot alignment view. Foot Ankle Int. 1995;16(09):572–576. doi: 10.1177/107110079501600911. [DOI] [PubMed] [Google Scholar]
  • 11.Albuquerque R PE, Barbosa C, Melquíades D et al. Comparative analysis between radiographic views for knee osteoarthrosis (bipedal AP versus monopedal AP) Rev Bras Ortop. 2013;48(04):330–335. doi: 10.1016/j.rboe.2012.06.007. [DOI] [PMC free article] [PubMed] [Google Scholar]
  • 12.Steel M W, 3rd, Johnson K A, DeWitz M A, Ilstrup D M. Radiographic measurements of the normal adult foot. Foot Ankle. 1980;1(03):151–158. doi: 10.1177/107110078000100304. [DOI] [PubMed] [Google Scholar]
  • 13.Montagne J, Chevrot A, Galmiche J M. Barcelona: Masson; 1984. Atlas de radiologia del pie. [Google Scholar]
  • 14.Kuyucu E, Ceylan H H, Surucu S et al. The effect of incorrect foot placement on the accuracy of radiographic measurements of the hallux valgus and inter-metatarsal angles for treating hallux valgus. Acta Chir Orthop Traumatol Cech. 2017;84(03):196–201. [PubMed] [Google Scholar]
  • 15.Venning P. Sources of error in the production and measurement of standard radiographs of the foot. Br J Radiol. 1951;24(277):18–26. doi: 10.1259/0007-1285-24-277-18. [DOI] [PubMed] [Google Scholar]
  • 16.Lara L, Luciano A, Barros M, Franco Filho N, Feroldi P. Avaliação funcional e radiográfica do pé torto congênito tratado cirurgicamente. Rev Bras Ortop. 2007;42(07):217–224. [Google Scholar]
  • 17.Lehman W B. Philadelphia: J.B. Lippincott; 1980. The clubfoot. [Google Scholar]
Rev Bras Ortop (Sao Paulo). 2023 Dec 8;58(6):e847–e853. [Article in Portuguese]

Padronização do estudo radiográfico do pé pela caixa Niza

Resumo

Objetivo  Este estudo propõe a utilização da Caixa Niza, dispositivo criado com a finalidade de diminuir os erros interpretativos entre profissionais e facilitar o correto posicionamento das estruturas radiografadas ao padronizar as incidências radiográficas ortopédicas do pé anteroposterior, perfil com carga e Saltzman.

Métodos  Pesquisa descritiva, material coletado em Ambulatório de Ortopedia em serviço terciário de cidade brasileira de grande porte. Utilizado aparelho de radiografia marca Lotus X, modelo HF 500M, capacidade de 500 miliamperes e 125 quilovolts, distância foco-filme de 100cm, chassi radiográfico 24 × 30 cm e os comandos do aparelho ajustados para 100 mA, 5mA/seg e 60 quilovolts dependendo do tamanho variável dos pés. Exames realizados pela mesma equipe de técnicos em radiografia previamente treinados com supervisão dos autores. O chassi é posicionado em três espaços específicos da Caixa conforme a incidência proposta. Foram analisados dados de 50 imagens de pessoas entre 18 e 70 anos.

Resultados  A avaliação das radiografias após utilização do dispositivo proposto ocorreu de modo geral com qualidade satisfatória, permitindo correta identificação dos elementos anatômicos do pé e tornozelo e reconstrução angular. Pequenas variações nas imagens devido ao tamanho dos pés são aceitáveis e esperadas, sendo possível perceber padronização das radiografias.

Conclusão  A Caixa proposta se mostra um bom método de minimizar as interferências e evitar erros de interpretação radiográfica, proporcionando qualidade e agilidade ao exame, diminuindo custo e repetições desnecessárias. É inovador, um dispositivo de baixo custo, de material reciclável e biodegradável.

Palavras-chave: articulações do pé, pé, radiografia, radiologia

Introdução

A anatomia do pé tem suma importância para o esqueleto humano, sua constituição através de ossos, articulações e ligamentos serve como alavanca para impulsão, fornece adaptação a diferentes tipos de superfícies e suporta o peso do corpo. 1 2 3 As fraturas do pé representam grande parcela das afecções ortopédicas, atingindo diferentes idades e ambos os sexos. Seu tratamento e seguimento, muitas vezes hospitalar, com afastamento do trabalho por parte dos pacientes, representa um custo expressivo para a saúde pública. 2

O sucesso da terapêutica em fraturas do pé é multifatorial, inclui-se desde exame físico apropriado, anamnese completa, estudo radiográfico padronizado e adição de outro exame de imagem caso seja necessário. 4 As radiografias consistem no exame de imagem inicial de escolha para a maioria das patologias ortopédicas, sendo fundamentais na complementação do exame clínico para elucidação diagnóstica e condutas de tratamento. 5 6

Para as afecções de pé, a radiologia vai de encontro à parte do membro afetada pela fratura. Destacam-se as incidências: 1. Anteroposterior (AP) para melhor visualização de tarsais, metatarsais e falanges; 2. Perfil para retropé, mediopé e antepé com ou sem carga; 3. Oblíqua - permitindo visualização de mediopé, antepé e articulação tarsometatársica; 4. Harris - evidenciado a tuberosidade do calcâneo e face articular talar posterior; 5. Canale - permitindo visualizar o colo do tálus; 6 - Saltzman - eixo do retropé em relação ao eixo tibial. 7 8 Para se obter excelência nos parâmetros radiográficos e adotar as imagens para as medições clássicas que vão conduzir o tratamento, tornam-se necessárias técnicas adequadas, aparelhagem correta e padronização do exame. Assim, é possível visualizar de maneira mais precisa os elementos estudados, as relações ósseas, os ângulos ortopédicos e os eixos articulares nas diferentes patologias do pé. 9

Na incidência radiográfica do Pé em AP e Perfil, é possível avaliar fraturas e seus desvios, lesões ligamentares como a lesão de Turcot, avaliar o alinhamento, bem como afecções ortopédicas em antepé como hálux valgo. 6 9 Já a incidência de Saltzman é importante para estabelecer a relação do plano coronal entre a tíbia e o calcâneo, sendo usada nas doenças pé plano valgo, pé equino valgo, entre outras que se dão pelo desalinhamento do retropé. 10

Este estudo propõe a utilização da Caixa Niza, dispositivo criado pelos autores para padronizar as incidências radiográficas ortopédicas do pé AP, perfil com carga e Saltzman, com a finalidade de diminuir erros interpretativos entre profissionais e de facilitar o correto posicionamento das estruturas a serem radiografadas.

Material e Método

Pesquisa descritiva para apresentação da Caixa Niza como dispositivo de padronização das radiografias em AP, perfil com carga e Saltzman do pé humano. A padronização da técnica radiográfica neste estudo foi utilizada em 50 pessoas entre 18 e 70 anos nas incidências propostas buscando posicionamento idêntico dos pés em todos os pacientes, definição precisa dos pontos de referências e imagens de qualidade.

O material foi coletado no ambulatório de ortopedia da especialidade de Pé e Tornozelo em um serviço terciário de uma cidade brasileira de grande porte. Foi utilizado aparelho de radiografia marca Lotus X (Raio-X Fixo HF500M LOTUS, Curitiba-PR), com capacidade de 500 miliamperes e 125 quilovolts, com equipe de técnicos em radiografia previamente treinados e habituados ao material utilizado com supervisão dos autores. Foi utilizada a demarcação prévia da Caixa para melhor adequação do posicionamento do paciente.

Os fatores radiográficos previamente definidos avaliam distância foco-filme de 100 cm e os comandos do aparelho ajustados para 100 mA, 5mA/seg e 60 quilovolts dependendo do tamanho variável dos pés.

A caixa tem medidas de 40 cm x 30 cm x 50 cm e apresenta plataformas específicas para posicionamento do chassi radiográfico 24 × 30 cm, garantindo, além da uniformização, a preservação do aparelho, o afastamento correto, o conforto e o equilíbrio do paciente. A posição de dentro da caixa é utilizada para a radiografia em AP e a posição perpendicular à caixa é utilizada para a incidência em perfil. Por sua vez, a incidência de Saltzman tem o chassi em disposição oblíqua em relação à caixa. As posições do chassi serão demonstradas a seguir de maneira ilustrativa ( Fig. 1 ).

Fig. 1.

Fig. 1

Apresentação da Caixa com suas medidas exatas permitindo a angulação e a padronização necessária ao estudo. Ao lado esquerdo, o chassi radiográfico que será posicionado de acordo com a incidência proposta.

  • 1) Incidência Anteroposterior

    • a) Posicionamento: o paciente é colocado em posição ortostática sobre o topo da Caixa com os pés paralelos entre si de modo que o exame pode ser realizado de maneira bilateral simultaneamente, diminuindo irradiações desnecessárias.

    • b) Raio Central: plano vertical angulação de 10° posteriormente em direção ao calcanhar, sentido anteroposterior, orientação craniocaudal, incidências sobre o mediopé permitindo visualização de falanges, metatarsos, cuneiformes medial, intermédio e lateral, cubóide e navicular; ( Figs. 2 and 3 ).

  • 2) Incidência perfil médio-lateral com carga

    • a) Posicionamento: o paciente é colocado em posição ortostática de modo a realizar os exames separadamente para os lados direito e esquerdo em local demarcado para o pé.

    • b) Raio central: perpendicularmente ao plano sagital do corpo com orientação e sentido médio-lateral, incidindo com a região do osso navicular. É possível visualizar nesta incidência a extremidade distal da tíbia e fíbula, os metatarsos quase como uma sobreposição e apenas a tuberosidade do quinto metatarso é apresentada lateralmente na imagem. O paciente fica em cima da caixa em ortostase colocando carga sobre o pé radiografado ( Figs. 4 and 5 ).

  • 3) Incidência de Saltzman

    • a) Posicionamento: o paciente é colocado em posição ortostática sobre o topo da caixa com os pés determinados nas marcações e paralelos entre si.

    • b) Raio central: angulação em 20° em relação ao solo, incidindo na região posterior do calcâneo entre os dois pés no centro do chassi, orientação craniocaudal e sentido póstero-anterior a cerca de 5cm do plano de suporte do pé. O chassi é posicionado no espaço específico de maneira que fique perpendicular ao raio central ( Figs. 6 and 7 ).

Fig. 2.

Fig. 2

Caixa para a incidência anteroposterior com o chassi na posição de dentro da caixa.

Fig. 3.

Fig. 3

Fotografia de posicionamento correto para utilização de incidência anteroposterior.

Fig. 4.

Fig. 4

Caixa para a incidência de Perfil com o chassi na posição perpendicular da caixa.

Fig. 5.

Fig. 5

Fotografia de posicionamento correto para utilização da incidência de Perfil com carga.

Fig. 6.

Fig. 6

Caixa para a incidência de Saltzman com o chassi na posição obliqua de 20° graus.

Fig. 7.

Fig. 7

Fotografia de posicionamento correto da incidência de Saltzman.

Resultados

A avaliação das radiografias após utilização do dispositivo proposto se deu de modo geral com qualidade satisfatória, permitindo correta identificação dos elementos anatômicos do pé e tornozelo e reconstrução angular. Pequenas variações nas imagens devido ao tamanho dos pés são aceitáveis e esperadas, sendo possível perceber padronização das radiografias de maneira categórica.

Nas figuras a seguir são demonstradas imagens obtidas das incidências AP, perfil e Saltzman ( Figs. 8 , 9 , and 10 ).

Fig. 8.

Fig. 8

Imagem radiográfica anteroposterior com utilização da Caixa.

Fig. 9.

Fig. 9

Imagem radiográfica em perfil com utilização da Caixa.

Fig. 10.

Fig. 10

Imagem radiográfica em Saltzman com utilização da Caixa.

Discussão

A propedêutica da maioria das patologias ortopédicas tem a radiografia como um dos pilares diagnósticos. 3 11 As afecções do pé têm ligação estreita com esse exame em sua grande gama de incidências, 6 sendo indicadas em diversas condições no atendimento ortopédico. 12 Para esse estudo, foram descritas e mensuradas as incidências AP, perfil com carga e Saltzman. Ao solicitar a incidência com carga, teve-se como objetivo utilizar as variações mecânicas propostas às articulações e aos elementos anatômicos. 13

A caixa utilizada apresenta as demarcações específicas para o posicionamento dos pés nas radiografias propostas. Esse método foi introduzido pela equipe para padronizar a imagem final. Em afecções ortopédicas que necessitam medições precisas de ângulos radiográficos para determinação de conduta, os erros técnicos de incidências podem distorcer os resultados e atrapalhar o objetivo final do tratamento. 9

Kuyucu et al. 14 estudaram a influência da posição incorreta da radiografia na acurácia das medidas da patologia do Hálux Valgo, considerando o ângulo metatarsofalângico e o intermetatarsal. O autor concluiu que mudanças de posição durante a radiografia de pé podem induzir a erros na interpretação do exame, modificando a conduta. Sugere, inclusive, que o ângulo metatarsofalângico é mais afetado pela posição do pé, tornando mais aceitável, nesses casos, a utilização do ângulo intermetatarsal como parâmetro. 14

Venning e Hardy compararam radiografias patológicas com grupo controle no clássico estudo anatômico do pé humano. 15 Evidenciaram três principais motivos de erros nesses exames: erros na marcação e na medição do filme; erros de natureza técnica no objeto, no filme e na fonte radiográfica; erros decorrentes de variações no pé - na distribuição do peso e na condição física do indivíduo. Nesse estudo, foram medidos ângulos em incidência perfil, médio-lateral e AP e concluiu-se que era necessária estrita observação das condições padrão para correta avaliação da imagem. 15

Quando levada em consideração as patologias do pé que tem seu diagnóstico beneficiado pelo exame radiográfico, existe uma pluralidade de técnicas descritas para a correção do Hálux Valgo, por exemplo, e já é estabelecido que há diversas variáveis a serem consideradas a fim de guiar o tratamento cirúrgico. 6 Na ausência de uma técnica ideal para todos os casos, a acurácia do exame diagnóstico e posteriormente a medição angular são fundamentais por facilitar a individualização e o direcionamento do tratamento proposto.

O pé torto congênito é uma malformação que pode se manifestar em um amplo espectro de deformidades, o que dificulta a análise dos resultados de seu tratamento. 16 Dessa forma, foram propostos diferentes métodos de avaliação desses resultados, porém ainda existem diversas discordâncias entre eles. 16 Nesse sentido, a imagem radiográfica é um importante recurso, capaz de proporcionar informações necessárias para o aperfeiçoamento do conhecimento e da avaliação das técnicas empregadas no tratamento dessa afecção. 17

Venning e Hardy estabeleceram valores geométricos para cada tipo de incidência vista na radiografia do pé a fim de que, independentemente da patologia de base, tais medidas pudessem ser reprodutíveis. 15. Entretanto, ainda que haja padronização na realização da imagem radiográfica, existem fontes de variação que são inerentes ao processo. 15

Dessa forma, é importante entender quais são os motivos dessas variações para minimizar os erros técnicos na condução do exame. O diferente posicionamento dos pés pode ser um dos motivos que gera erros interpretativos na avaliação radiográfica, para isso, foi elaborada a confecção da Caixa Niza, criada pelos autores como dispositivo único para minimizar as diferenças de posicionamento e interpretação. Não existe na literatura atual dispositivo semelhante descrito, o que fomenta a importância de tal método para a padronização radiográfica do pé.

Conclusão

O acervo literário para estudos de radiografias é vasto, mas sua padronização ainda varia conforme o serviço, o treinamento da equipe técnica e o material utilizado. A caixa proposta se mostra um bom método para minimizar interferências e evitar erros de interpretação radiográfica.

Dessa forma, conclui-se que rigorosa padronização da técnica radiográfica proposta com o uso do dispositivo Caixa Niza pode oferecer vantagens quanto à qualidade e à agilidade do exame. Isso porque permite a sistematização do processo radiográfico, reduzindo repetições desnecessárias do exame e causando menor exposição do paciente e da equipe à radiação.

Nesse sentido, propor a utilização da Caixa Niza é inovador porque se trata de um dispositivo de baixo custo, com material reciclável e disponível no cotidiano. Trata-se de uma solução simples para um problema relevante na avaliação ortopédica.
